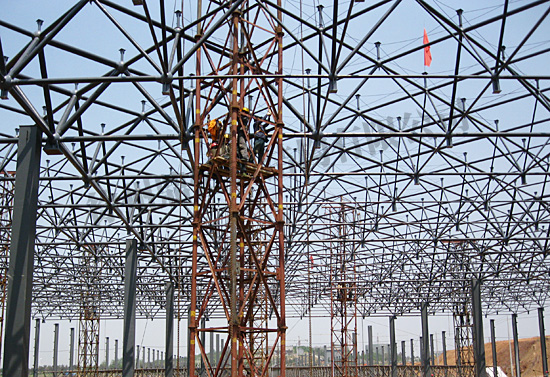

陜西天窗網架內視圖

鋼網架的檢測
　　1、鋼網架的檢測可分為節點的承載力、焊縫、尺寸與偏差、桿件的不平直度和鋼網架的撓度等項目。
　　2、鋼網架焊接球節點和螺栓球節點的承載力的檢驗，應按《網架結構工程質量檢驗評定標準》JGJ78的要求進行。對既有的螺栓球節點網架，可從結構中取出節點來進行節點的極限承載力檢驗。在截取螺栓球節點時，應采取措施確保結構安全。
　　3、鋼網架中焊縫，可采用超聲波探傷的方法檢測，檢測操作與評定應按《焊接球節點鋼網架焊縫超聲波探傷及質量分級法》JG/T3034.1或《螺栓球節點鋼網架焊縫超聲波探傷及質量分級法》JG/T3034.2的要求進行。
　　4、鋼網架中焊縫的外觀質量，應按《鋼結構工程施工質量驗收規范》GB50205的要求進行檢測。
　　5、焊接球、螺栓球、高強度螺栓和桿件偏差的檢測，檢測方法和偏差允許值應按《網架結構工程質量檢驗評定標準》JGJ78的規定執行。
　　6、鋼網架鋼管桿件的壁厚，可采用超聲測厚儀檢測，檢測前應清除飾面層。
　　7、鋼網架中桿件軸線的不平直度，可用拉線的方法檢測，其不平直度不得超過桿件長度的千分之一。
　　8、鋼網架的撓度，可采用激光測距儀或水準儀檢測，每半跨范圍內測點數不宜小于3個，且跨中應有1個測點，端部測點距端支座不應大于1M。
