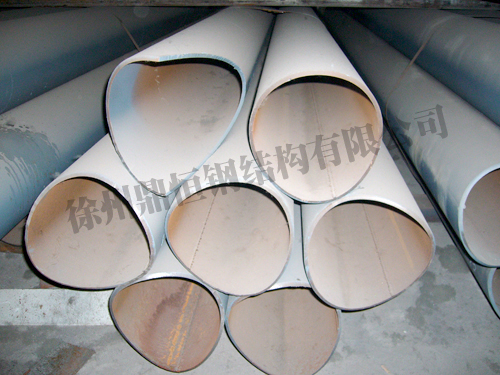

網架桿件左視圖

網架桿件材料：
　　網架桿件中常用材料為Q235鋼(原3號鋼)和16Mn鋼。這兩種鋼材都已列入鋼結構設計規范，力學及焊接性能好、材質穩定。對于大跨度網架，從減輕屋蓋重量、節約鋼材出發，宜優先采用16Mn鋼。 截面型式：　桿件的截面型式，常用的為鋼管，個別采用角鋼。
　　圓鋼管各向同性、截面封閉、管壁薄、回轉半徑大，對受壓、受扭有利。另外，鋼管端部封閉，內部不易銹蝕，表面也難以積灰和積水，具有較好的防腐性能。它適用于普遍采用的焊接空心球節點和螺栓球節點。鋼管截面有高頻電焊鋼管及無縫鋼管兩種，應盡量采用高頻電焊鋼管以節約造價。對于中小跨度網架的角鋼桿件，可采用雙角鋼截面，大跨度時可將角鋼拼成十字形或箱形。
　　此外，也可以采用冷彎薄壁型鋼桿件。 桿件的計算長度及長細比：網架結構中，由于節點所匯集桿件較多(一般6～12根)，對桿件穩定性有利，除受拉桿件外，還有不少應力較低的受壓桿件，可增強受力較大的桿件的穩定性。
